Deep Learning from Scratch - Perceptron

Perceptron

perceptron은 다수의 신호를 입력받아 하나의 신호를 출력한다. x1과 x2는 입력신호, y는 출력신호, w1과 w2는 가중치를 뜻한다. 그림의 원을 뉴런 혹은 노드라고 부르며, 입력 신호가 뉴런에 보내질 때는 각 고유한 가중치가 곱해진다. 뉴런에서 보내온 신호의 총합이 정해진 한계를 넘어설 때만 1을 출력하며, 그 한계값을 임계값($\theta$)이라고 한다.

Perceptron 구현

def AND(x1, x2):
    w1, w2, theta = 0.5, 0.5, 0.7
    temp = x1*w1 + x2*w2
    if temp <= theta:
        return 0
    elif temp > theta:
        return 1

print(AND(0, 0), AND(1, 0), AND(0, 1), AND(1, 1))

0 0 0 1

가중치와 편향 도입

여기에서 $b$를 bias, $w_{1}$과 $w_{2}$는 weight이다.

x = np.array([0, 1])
w = np.array([.5, .5])
b = -0.7

np.sum(w*x)

0.5

np.sum(w*x) + b

-0.19999999999999996

가중치와 편향 구현

def AND(x1, x2):
    x = np.array([x1, x2])
    w = np.array([.5, .5])
    b = -0.7
    temp = np.sum(w*x) + b
    if temp <= 0:
        return 0
    else:
        return 1

NAND, OR

def NAND(x1, x2):
    x = np.array([x1, x2])
    w = np.array([-0.5, -0.5])
    b = 0.7
    temp = np.sum(w*x) + b
    if temp <= 0:
        return 0
    else:
        return 1

def OR(x1, x2):
    x = np.array([x1, x2])
    w = np.array([.5, .5,])
    b = -0.2
    temp = np.sum(w*x) + b
    if temp <= 0:
        return 0
    else:
        return 1

print(NAND(0, 1), NAND(1, 1), OR(1, 0), OR(0, 0))

1 0 1 0

Perceptron 한계

XOR Gate

XOR의 경우 Perceptron으로 구현할 수 없다. 아래 그래프를 직선으로 나눌 수 없다.

​
png ​

Multi-layer Perceptron

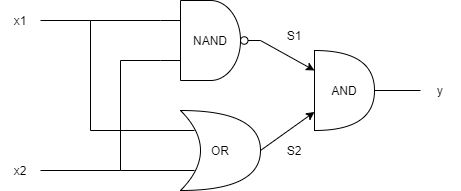

기존 Gate 조합하기

def XOR(x1, x2):
    s1 = NAND(x1, x2)
    s2 = OR(x1, x2)
    y = AND(s1, s2)
    return y

print(XOR(0,0), XOR(1,0), XOR(0,1), XOR(1,1))

0 1 1 0

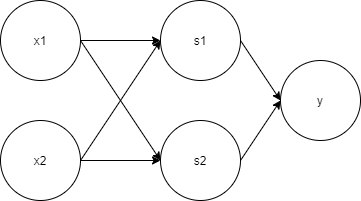

XOR를 뉴런을 이용한 Perceptron으로 표현하면 이처럼 층이 여러개인 Perceptron을 Multi-layer Perceptron이라고 한다.

참고 : 사이토 고키, 『DeepLearning from Scratch』, 한빛미디어(2020), p47-62
